2.7. Построение матрицы высот для отображения рельефа земной поверхности

Для отображения рельефа земной поверхности на трехмерной модели нужна матрица высот.

По имеющимся векторным данным матрицу высот можно сделать следующим образом.

Вызвать режим построения матрицы высот «Создание матрицы» (Файл \ Создать \ Матрицу) в ГИС «Оператор», после чего открывается диалоговое окно (рис. 2.51).

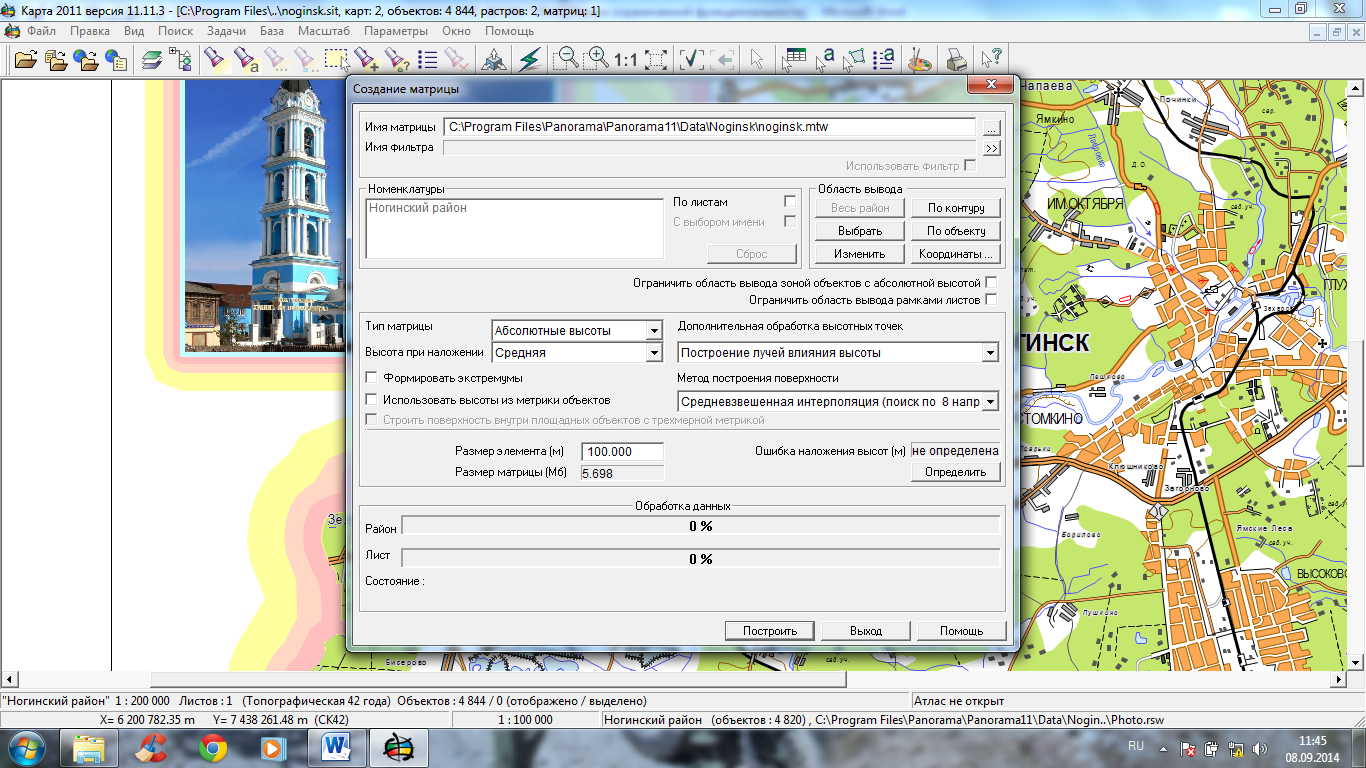

Рис. 2.51. Окно «Создания матрицы»

Во вкладке «Имя фильтра» кнопкой ">>" перейти во вкладку «Состав обрабатываемых объектов карты» (рис. 2.52).

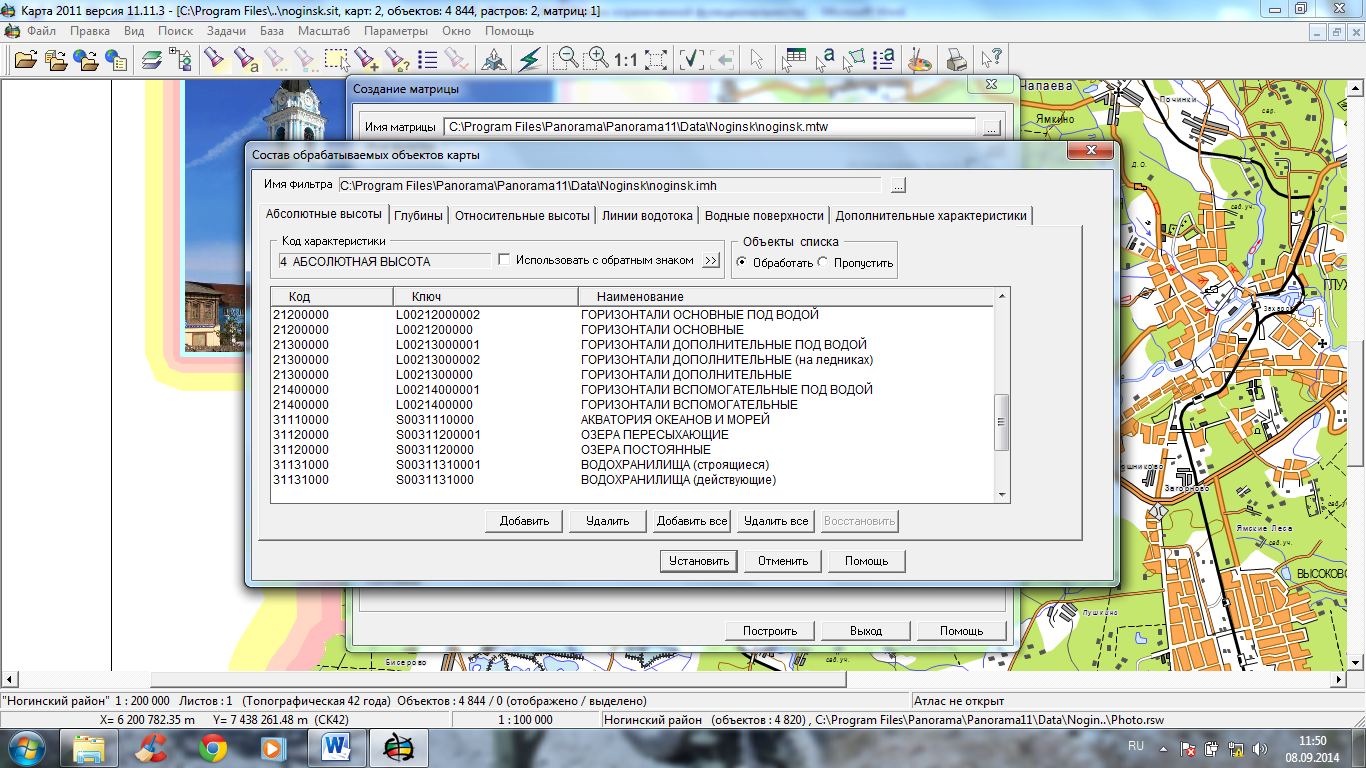

Рис. 2.52. Окно «Состав обрабатываемых объектов карты»

В данном фильтре необходимо настроить закладки:

абсолютные высоты (обрабатываются все объекты с семантикой
4 -АБСОЛЮТНАЯ ВЫСОТА);

относительные высоты (обрабатываются все объекты с семантикой
1 - ОТНОСИТЕЛЬНАЯ ВЫСОТА с умолчанием относительной высоты = 0);

дополнительные характеристики (обрабатываются все объекты с семантикой 7 - ГЛУБИНА, значение глубины используется с обратным знаком).

В вышеперечисленных закладках необходимо выбрать объекты, высотные характеристики которых учитываем при построении матрицы. Это значит, например, что если у в закладке «Относительные высоты» присутствует объект типа «Столб» и у него в семантике задана относительная высота, то высоты столбов будут учтены при построении матрицы и, соответственно, поверхность рельефа местности, отображаемая на трехмерной модели, также будет включать в себя высоту столбов. По объектам закладки Абсолютные высоты будет построена поверхность рельефа.

Объекты закладок «Относительные высоты» и «Дополнительные характеристики» добавятся к поверхности рельефа (глубины должны иметь положительные значения, т.к. они вычитаются из общих высот).

Более подробные сведения по настройке фильтра - в справке «Диалога
создания матрицы» ГИС «Оператор» (Помощь - Help).

Режим «Использовать фильтр» должен быть включён рис. 2.53.

Если оцифрованные данные занимают только некоторую область карты (например, при диагональном расположении объектов карты), лучше задать область вывода – «По контуру» или «По объекту».

Контур (или замкнутый объект) ограничивает область построения матрицы, делая более быстрым и точным процесс построения. Если область вывода для карты таких данных задать по кнопкам «Выбрать» или «Весь район», то построение будет выполняться долго. Задать тип матрицы – «Суммарные высоты» (при этом к поверхности абсолютного рельефа добавятся объекты с относительными высотами и дополнительными характеристиками).

Если необходимо, включить режим «Использовать высоты из метрики объектов». Задать «Размер элемента (м)» и построить матрицу.

Вектора привязки, указывающие расположение модели относительно объекта, хранятся в описании объектов карт в виде вектора привязки со ссылкой на библиотеку трехмерных изображений и идентификатором модели в библиотеке. Модели привязываются автоматически к первой точке метрики объекта.

Модели после автоматической привязки необходимо оценить полученное трехмерное изображение карты.

Рис. 2.53. Настройка элементов для построения матрицы высот
