2.1. Подготовка исходных данных

Для построения трехмерной модели местности используются векторная карта, матрица высот, триангуляционная модель рельефа, классификатор карты, библиотека трехмерных моделей объектов, цифровые фотоснимки местности и цифровые фотографии объектов местности (рис. 2.1).

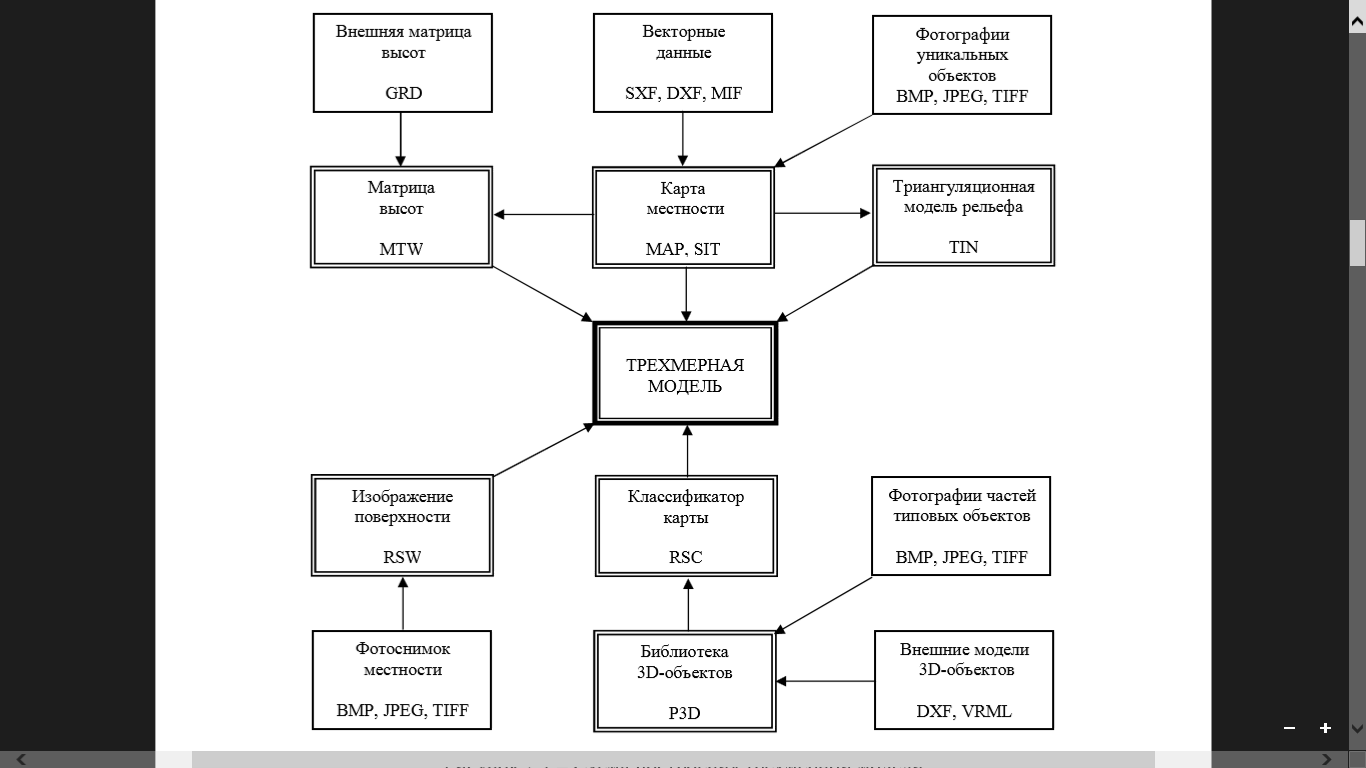

Рис. 2.1. Схема построения трехмерной модели

Векторная карта – это совокупность описания паспортных данных о листе карты (масштаб, проекция, система координат, прямоугольные и геодезические координаты углов листа и т. д.), метрических данных объектов карты (координаты объектов на местности) и семантических данных объектов карты (различные свойства объектов). Векторная карта имеет расширение MAP или SIT и может быть создана в системе ГИС «Оператор», либо загружена из форматов SXF, DXF, MIF, SHP, DGN и других обменных форматов векторной информации.

Порядок создания и загрузка векторных данных описаны детально и полно в различных источниках [1,2,4,5,6,7,8], а также непосредственно в справочной системе ГИС «Оператор».

Матрица высот содержит абсолютные высоты рельефа местности. Матрица высот имеет расширение MTW. Матрица высот может быть создана в
системе ГИС «Оператор» по данным векторной карты, либо загружена из формата GRD.

Порядок создания матрицы высот описан детально и полно в различных источниках [1,2,4,5,6,7,8], а также непосредственно в справочной системе ГИС «Оператор».

Триангуляционная модель рельефа содержит треугольники нерегулярной
сети, описывающие поверхность местности. Триангуляционная модель имеет
расширение TIN. Триангуляционная модель рельефа создается в системе ГИС «Оператор» по данным векторной карты.

Порядок создания триангуляционной модели описаны детально и полно в различных источниках [1,2,4,5,6,7,8], а также непосредственно в справочной системе ГИС «Оператор».

Классификатор карты – это совокупность описания слоев векторной карты, видов объектов и их условных знаков, видов семантических характеристик и принимаемых ими значений, представленных в цифровом виде.

Классификатор карты в цифровом виде хранится в файле RSC. Файл RSC
располагается в одной директории с векторной картой, в общей директории
классификаторов или в директории приложения. Классификатор карты
создается в системе ГИС «Оператор».

Порядок создания и редактирование классификатора карты описаны
детально и полно в различных источниках [1,2,4,5,6,7,8], а также непосредственно в справочной системе ГИС «Оператор».

Библиотека трехмерных видов объектов содержит описания объемного вида объектов. Библиотека трехмерных вида объектов имеет расширение P3D и подключается в классификаторе карты. Создание библиотеки выполняется в системе ГИС «Оператор».

Порядок создания, подключение и редактирование библиотеки трехмерных видов объектов и будет описан ниже в разделах 2.2, 2.3, 3.2.

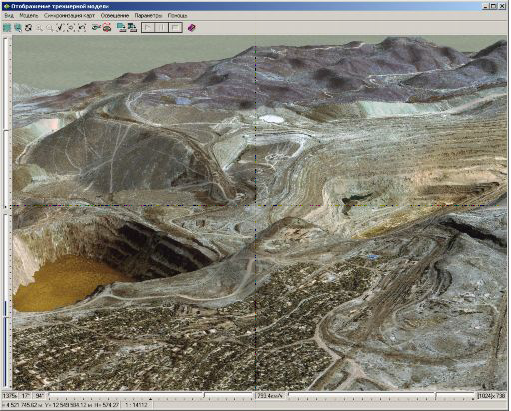

Рис. 2.2. Пример отображения трехмерной модели с наложенным

фотоснимком в формате RSW и матрицей высот

Цифровые фотографии (в формате BMP, TIFF, JPEG) должны содержать
изображение объектов или частей объектов и могут быть загружены с
цифрового фотоаппарата.

Цифровые фотоснимки местности должны содержать изображение местности в формате RSW. Изображение местности может быть использовано для наложения на поверхность рельефа. Файлы в формате RSW получаются при загрузке BMP, TIFF, JPEG файлов и других стандартных растровых форматов (см. рис. 2.2).

Порядок загрузки и совмещения снимка с картой местности описаны
детально и полно в различных источниках [1,2,4,5,6,7,8], а также непосредственно в справочной системе ГИС «Оператор».
