4. Технология создания интегрированной электронной карты обстановки по связи

Последние обновлении ГИС позволяют наряду с расчётными задачами решать информационные задачи на основе интеграции в ГИС ВН различной текстовой, графической и специальной информации, тем самым превращая электронную карту в мощнейший информационно-справочный инструмент с широкой интеграцией информации в её объекты. Таким образом пользователь (должностное лицо) создает с использованием ГИС интегрированную электронную карту боевой обстановки (обстановки по связи) или другой необходимой тематики.

Интеграция – процесс объединения нескольких частей в одно целое. Суть интеграции в ГИС заключается в том, что имеется возможность на карте отображать информацию о местности, оперативной обстановке, о различных процессах и событиях.

Интегрированная электронная карта (ИЭК) предназначена для представления пользователям (ДЛ) боевой, политической, специальной и информационной обстановки с привязкой к местности. Пример интегрированной электронной карты представлен на рис. 4.1.

Рис. 4.1. Пример совмещение всех данных на одной электронной карте

В ней ДЛ одновременно с расчетами решаются вопросы оптимизации информации, её наглядности, точности, обеспечение привязки по времени, местности. Интегрированная рабочая карта обеспечивает возможность работы с графическими и текстовыми материалами непосредственно в ГИС.

Работу ИЭК можно обеспечить в совокупности с автоматизированными системами управления. Область применения данных карт: повседневная деятельность войск, подготовка к боевым действиям, учениям, обеспечения дежурства на пунктах управления и т.д.

Уровни применения ИЭК: штабы и пункты управления тактического оперативного и стратегического звеньев управления. Особенностью реализованного такого подхода использования ГИС является комплексное использование электронных карт и дополнительных иллюстративных материалов (графических, текстовых и других материалов) получаемых их различных источников информации (например, с беспилотных самолетов, средств массовой информации, отчетов и донесений, и других источников информации).

Интеграция информации на единой платформе дает возможность должностным лицам на подготовленной ими электронной карте местности нанести данные о районе боевых действий, не затрачивая на это большое количество времени, своевременно вносить изменения электронную рабочую карту на основе поступающих новых данных, делать выводе о рельефе местности, о размещении войск, развитии дорожной инфраструктуры и другие
сведения [4].

Каждое решение командира любого уровня связано с комплексной оценкой различных данных которые можно представить с помощью ИЭК.

Электронные карты с оперативной обстановкой являются одним из основных инструментов работы командиров различных уровней управления.

Работа по созданию ИЭК заключается в подготовке пользователем (должностным лицом) отчетного документа в необходимом виде для дальнейшего представления или демонстрации на электронной карте.

Должностное лицо формирует свою электронную карту на текущую дату, исходя из своих задач определяет масштаб карты, выбирает соответствующею ей топографическую карту-склейку нужного масштаба. Подгружает ее в виде фонового изображения.

Далее определяет перечень карт, созданных заблаговременно и хранящихся в базе данных, информацию с которых он будет использовать (политическую карту мира, геостратегическую нарезку территории Земного шара, состав и структуру группировок войск и т.д.), согласно своих функциональных обязанностей и зоне своей ответственности.

В ходе с электронной картою в ГИС ВН он или копирует данные с других карт из базы данных или подгружает другие карты в виде подложки. Вновь поступившая оперативная информация наносится на карту в виде объектов классификатора (электронных условных знаков оперативной обстановки) или в виде прикрепленных документов, все это представляет собой интегрированный материал по своей зоне ответственности должностного лица для более старших должностных лиц дежурной смены или окончательный доклад для старшего начальника. При этом подготовленная карта или другая информация может находится на его рабочем месте или хранится на сервере, инструментальные средства ГИС ВН "Оператор" позволяют работать с такой информацией в сети.

Совмещение всей информации на одной карте мало информативно и невозможно для восприятия, для этого необходима интеграция информации по необходимости.

Возможные варианты интегрированной карты оперативной обстановки представлен на рис 4.2 – 4.8.

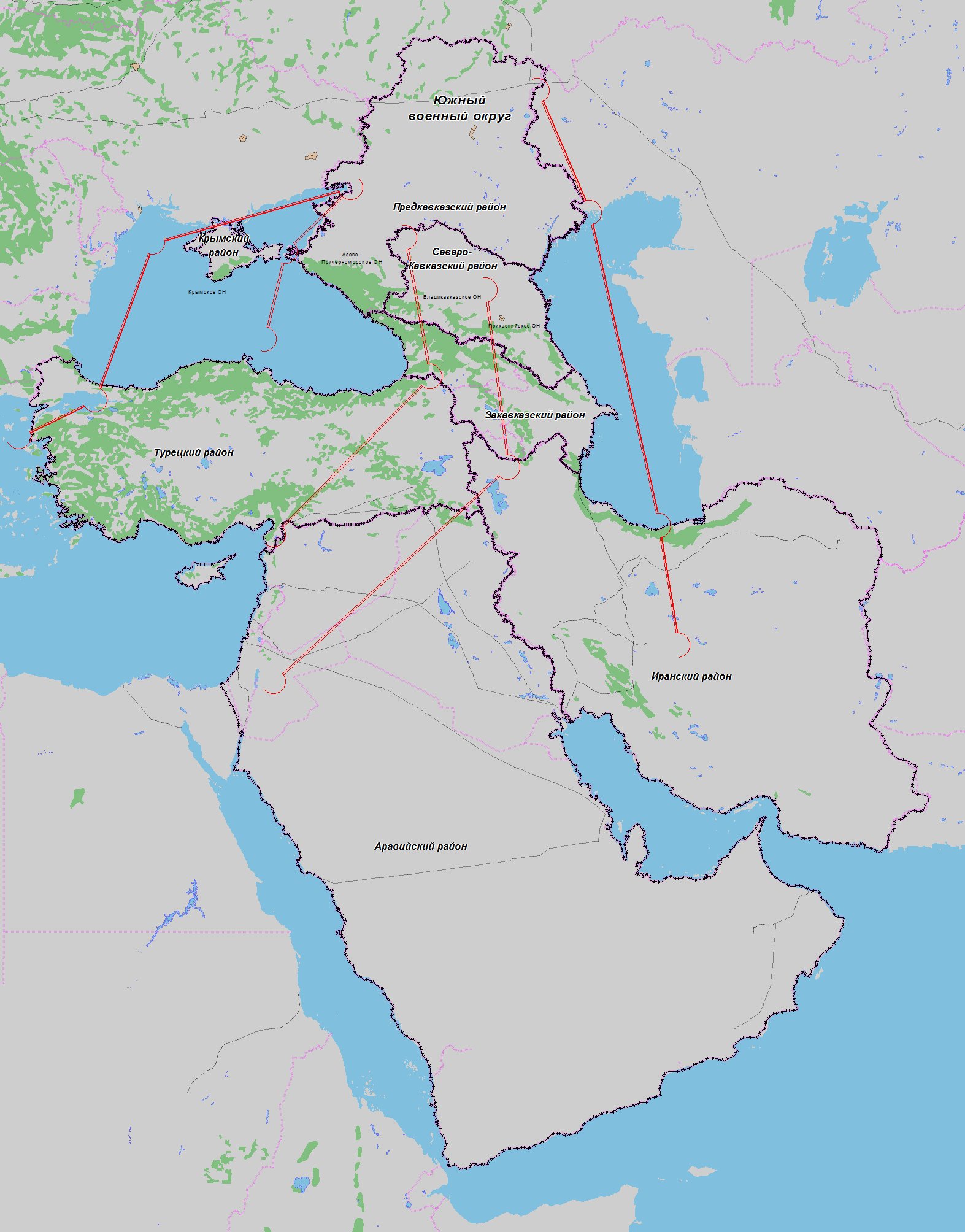

Рис. 4.2. Тематическая карта с подгруженной топографической картой склейкой по возможному операционному направлению

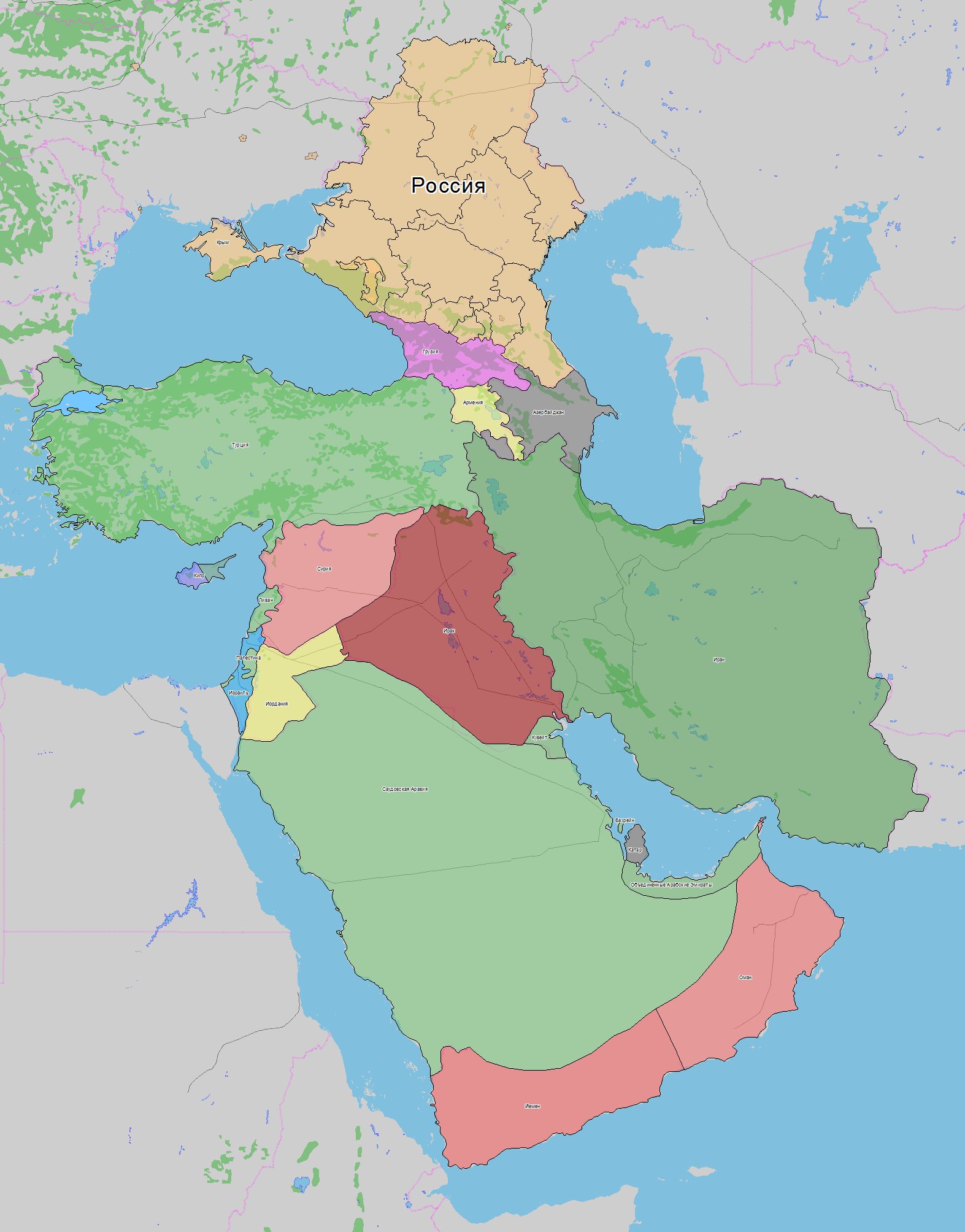

Рис. 4.3. Карта военно-административного деление с подгруженной топографической картой склейкой

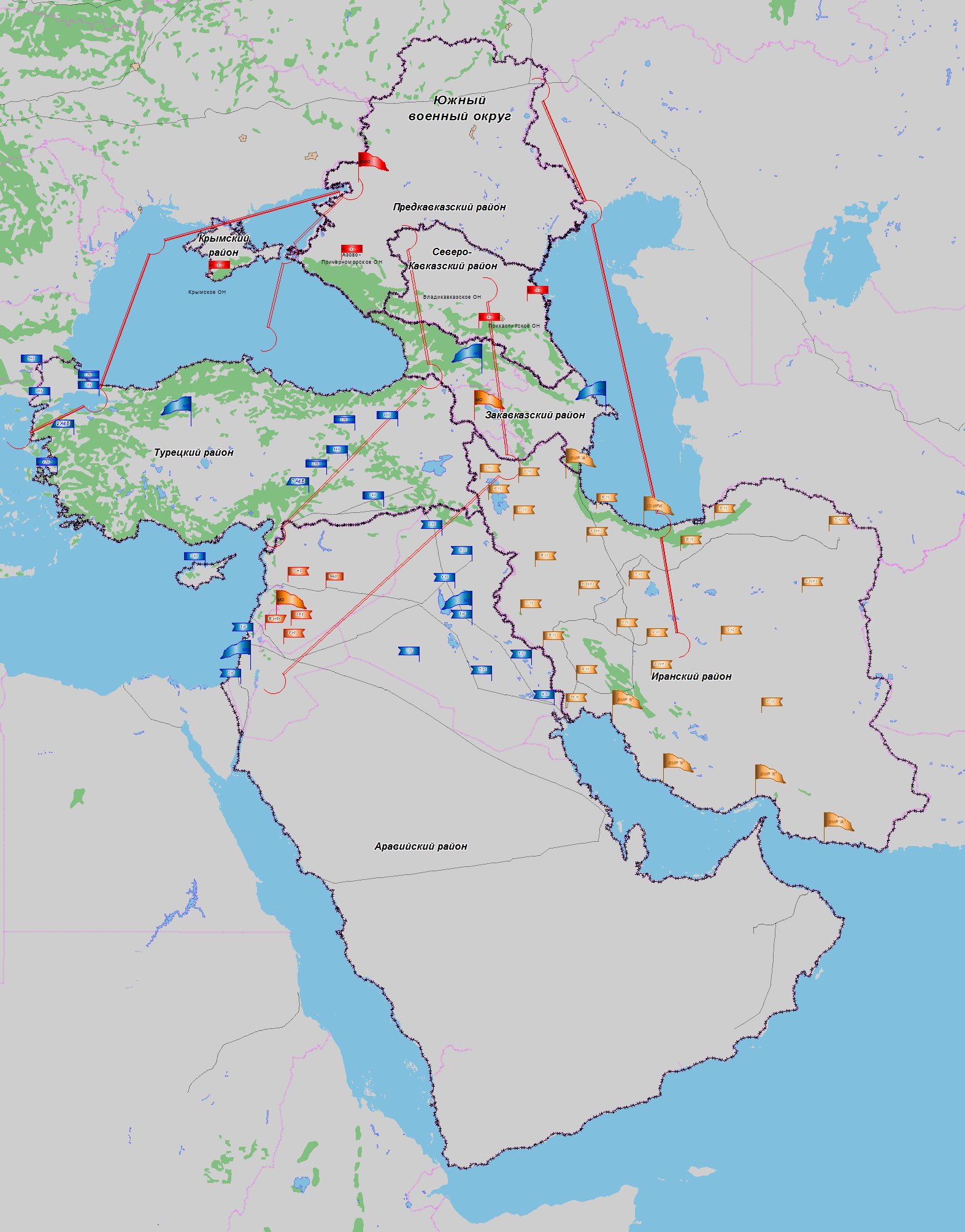

Рис. 4.4. Совмещение данных военно-административного деления, геостратегической нарезки и пунктов управления с подгруженной топографической картой склейкой

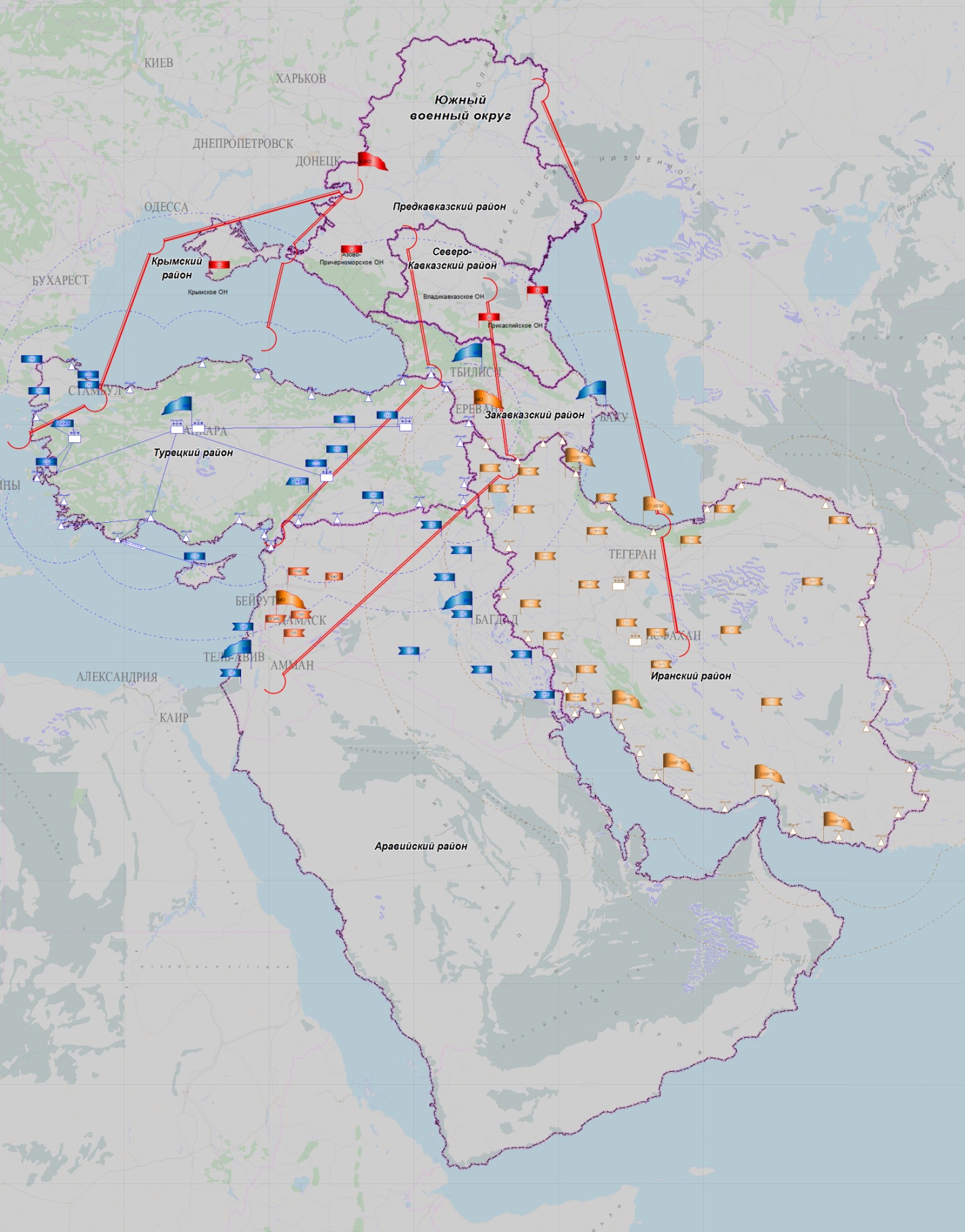

Рис. 4.5. Совмещение данных военно-административного деления, геостратегической нарезки и пунктов управления, объектов разведки, РЭБ, их зон действия, связей объектов с подгруженной топографической картой склейкой

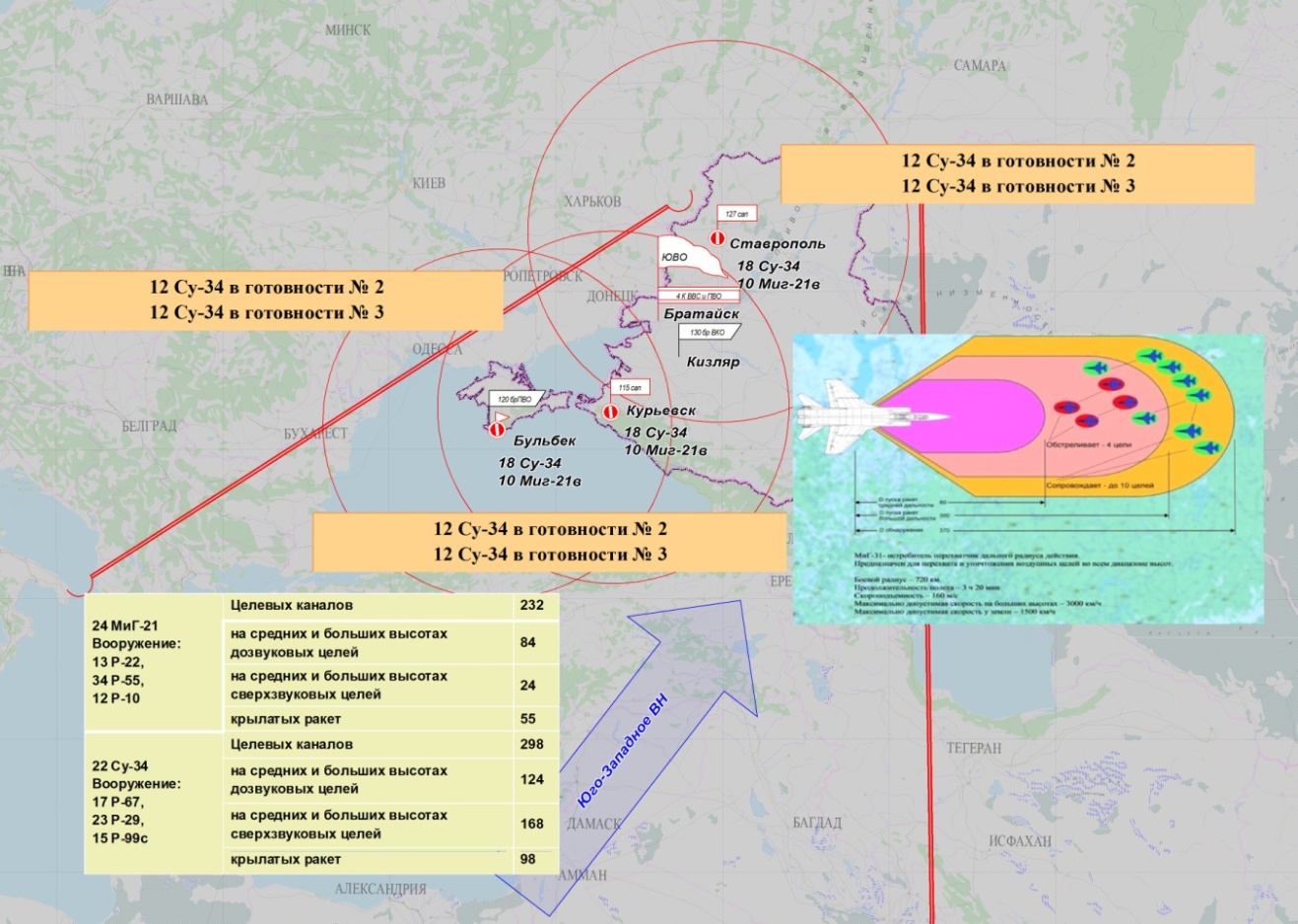

Рис. 4.6. Отображение объектов воздушной обстановки (объектов авиации и их характеристик) с подгруженной топографической картой склейкой

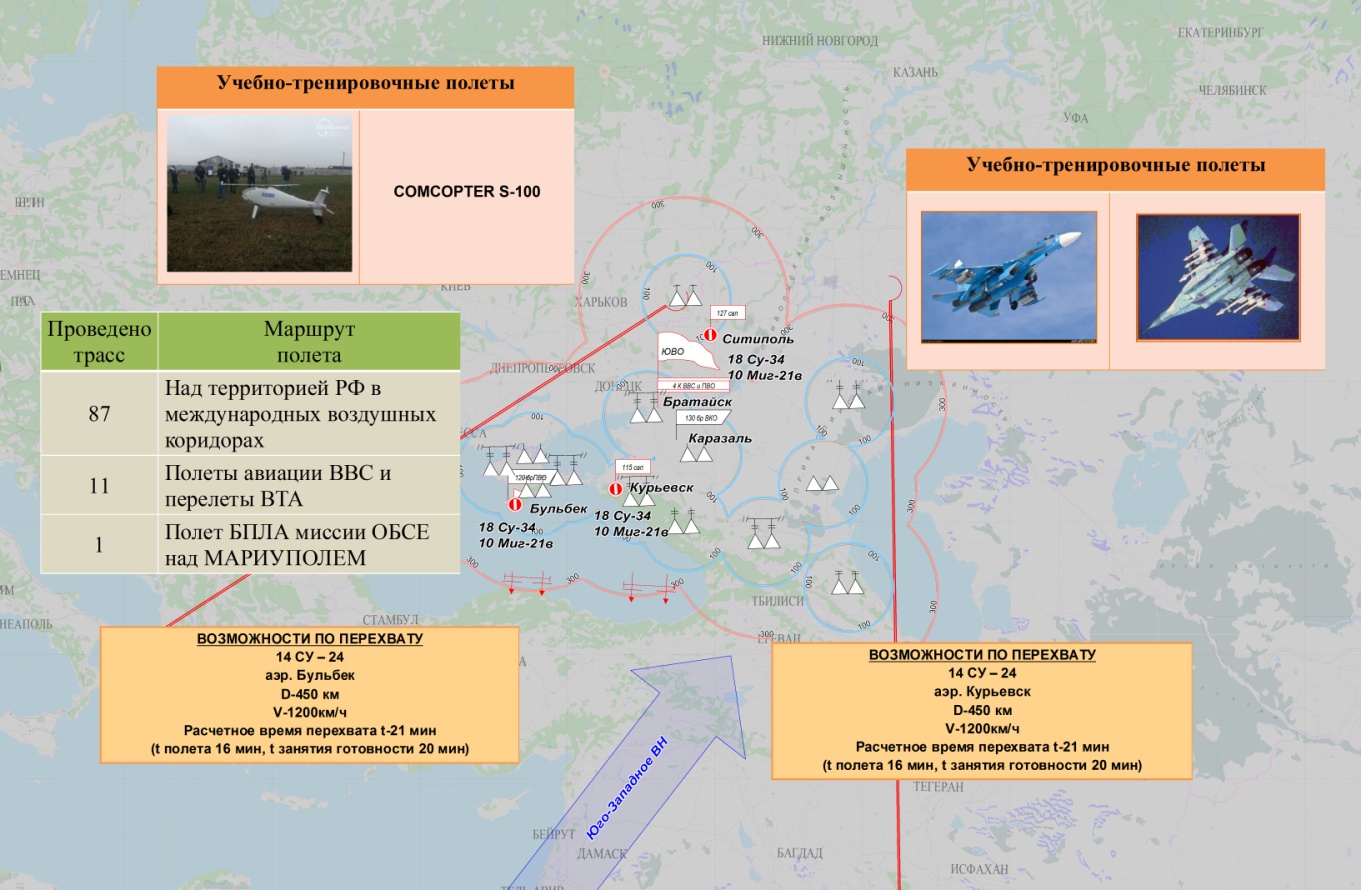

Рис. 4.7. Отображение объектов воздушной обстановки (объектов ПВО и их характеристик) с подгруженной топографической картой склейкой

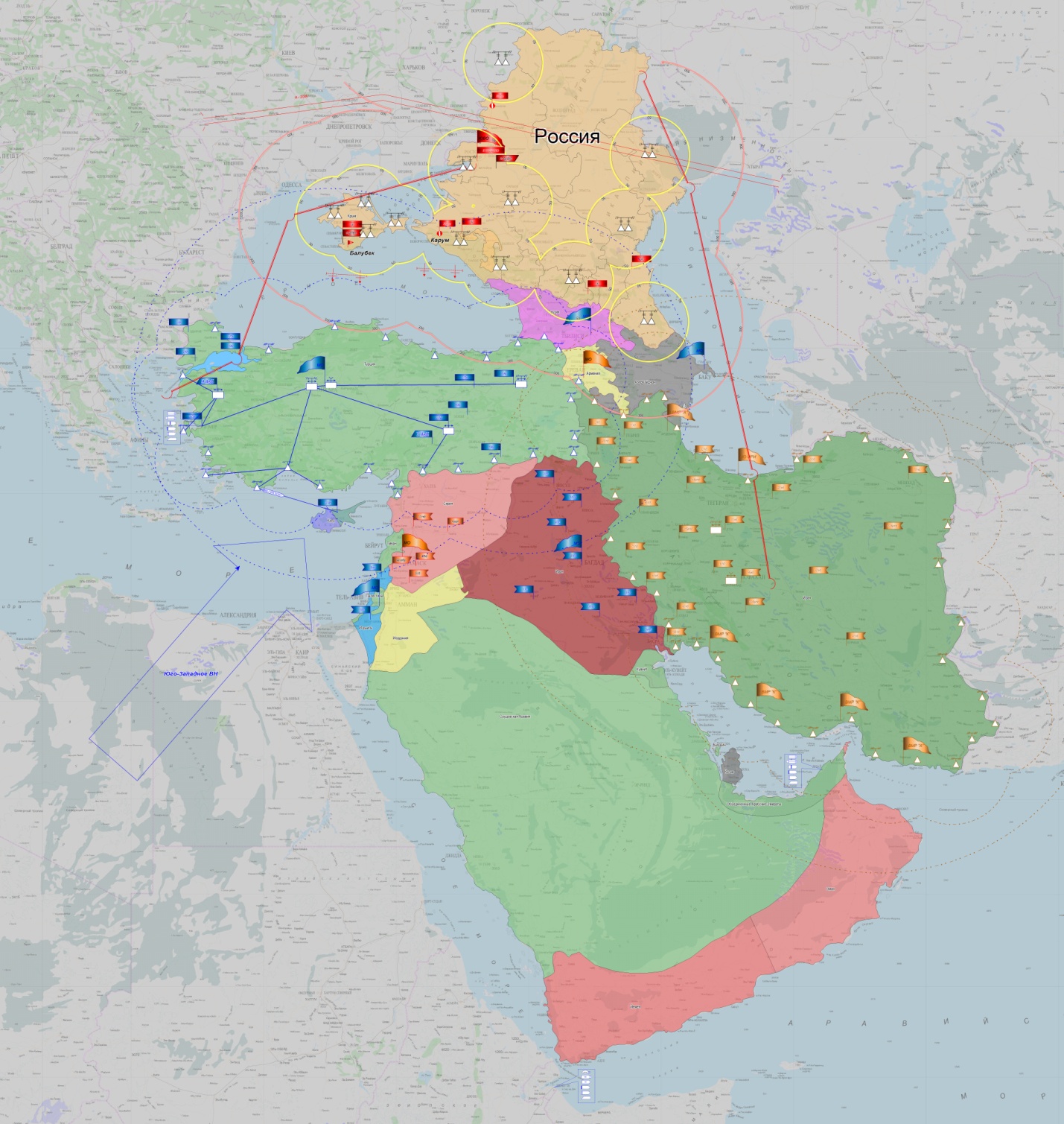

Рис. 4.8. Отображение военно-административного деления, политической карты, пунктов управления, объектов разведки, РЭБ их зоны действия, связей объектов, элементов воздушной обстановки, баз ВМФ с подгруженной топографической картой склейкой

Вариантов интеграции разнородных данных существует огромное количество, необходимо соблюдать принцип минимум объектов и документов на карте, любую информацию возможно развернуть посредством скрытых ссылок на документы с тактико-техническими характеристиками или справок по событиям в свойствах объектов. Основываясь на данном методе возможно в сжатые сроки подгрузить информационные блоки на топографическую карту оперативной обстановки

Таким образом можно сделать вывод о том, что использование интерактивных электронных карт с помощью ГИС ВН в интересах Вооруженных Сил дает возможность ускорения разработки карт оперативной обстановки, экономию сил и средств, а также своевременность изменения карты в виду быстрой смены местоположения подразделений во время учений и боевых действий.

Повышая тем самым оперативность принятия решения базирующихся на обработки больших массивов данных и их минимального представления в ходе принятия решения.
