3.4. Подготовка исходных данных для построения трехмерной модели оперативно-тактической обстановки

Для эффективного применения трехмерной модели обстановки, кроме непосредственно векторных карт, стоит использовать матрицы высот и растровые космоснимки. Наиболее простым, на данный момент, способом внедрения космоснимков является импортирования данных из WEB, используя сервер Google (рис. 3.28).

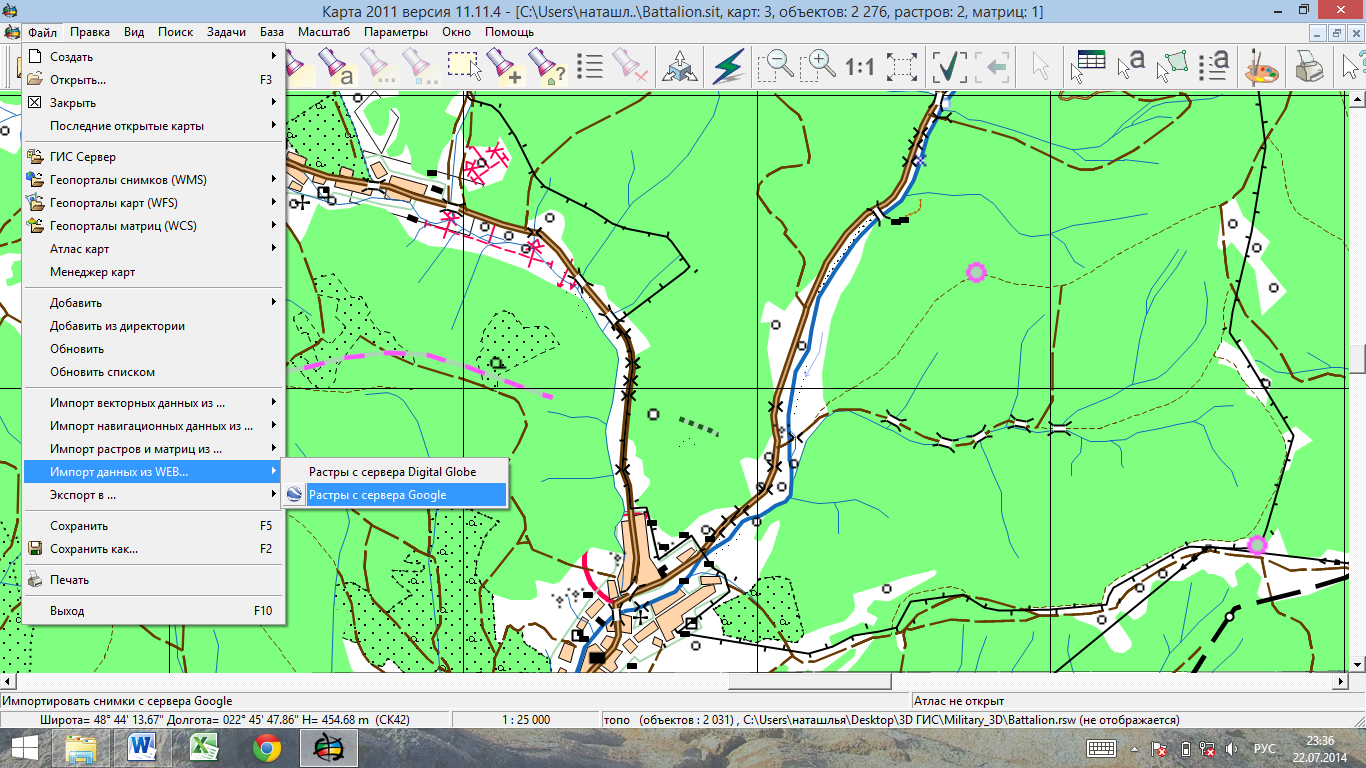

Рис. 3.28. Импортирование растровых космоснимков с сервера Google

Построение матрицы высот позволит отображать модель рельефа местности. Матрица высот создается на основе векторных данных рельефа местности (горизонтали, изобаты, отметки высот, глубин). Для создания матрицы высот необходимо вызвать панель инструментов «Расчеты по карте» (вызывается комбинацией клавиш Shift+F5), далее – набор инструментов «Работа с матрицей высот», «Создать матрицу высот по данным векторной карты». В открывшемся меню необходимо выбрать необходимые параметры и нажать кнопку «Построить» (рис. 3.29).

Доступно несколько типов вида матрицы: цветной, полутоновой, только тени. Для цветного и полутонового видов возможен выбор палитры отображения высот (рис. 3.30). Для этого необходимо в разделе «Матрицы» списка данных электронной карты нажатием правой кнопкой мыши на матрице вызвать раздел «Яркость/контраст».

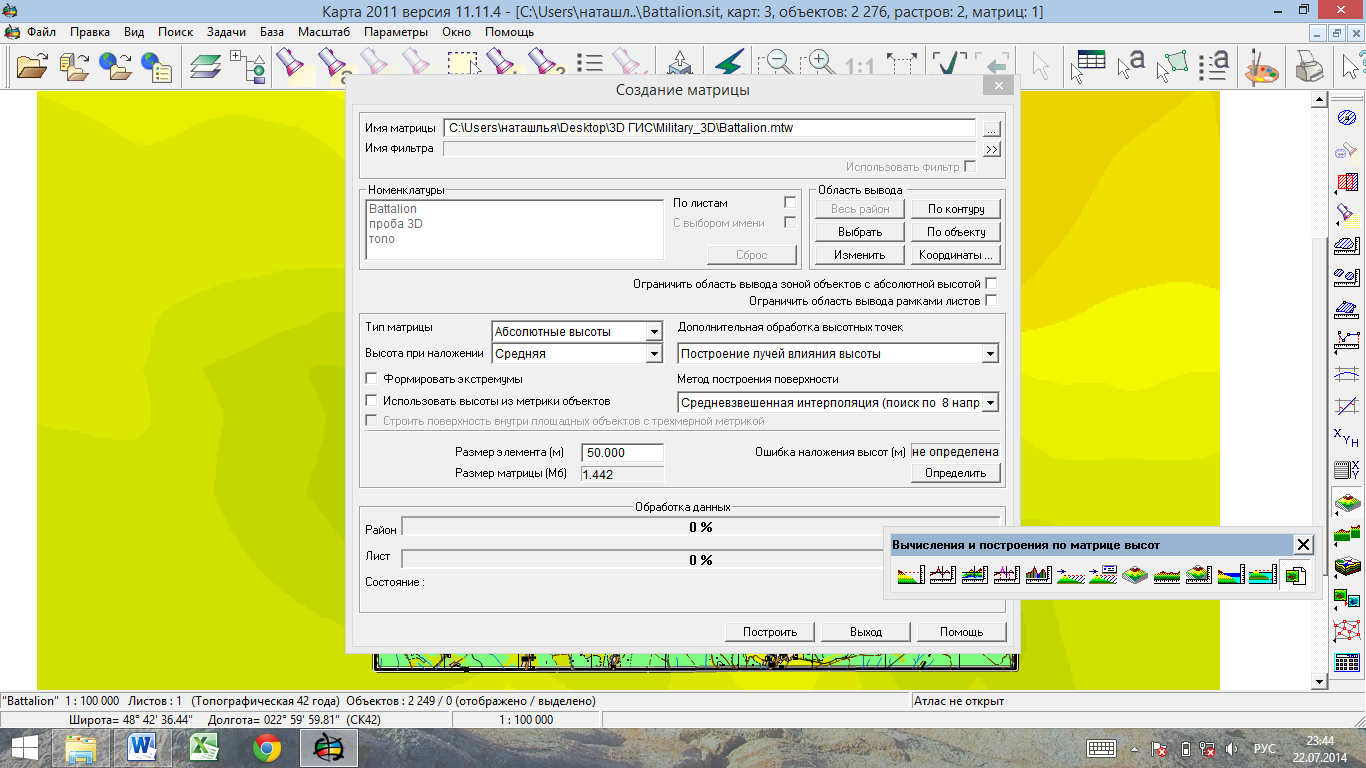

Рис. 3.29. Построение матрицы высот

Рис. 3.30. Выбор палитры отображения высот матрицы

При отображении модели обстановки с использованием моделей элементов топографической основы, а также растровых космоснимков, будет удобнее отключить отображение матрицы высот, дабы не перенасыщать карту.

При необходимости, на карту можно добавить растровые карты (например, сканированные номенклатурные листы топографических карт), аэрофотоснимки (с дальнейшей их привязкой) и так далее. После добавления необходимых растровых данных, если они не имели файлов привязки, их будет необходимо привязать (трансформировать) (рис. 3.31).

Для выполнения этой задачи существуют несколько функций: привязка, привязка по одной точке, привязка по двум точкам (с масштабированием, с непропорциональным масштабированием, с масштабированием и поворотом, поворот без масштабирования, горизонтальное выравнивание, вертикальное выравнивание), трансформирование по рамке, подвинуть в юго-западный угол, изменение привязки на dX, dY, поворот.

Также, имеется возможность установить рамку отображения растра как по объекту карты, так и по произвольному контуру, настройка яркости и контраста, прозрачности и так далее.

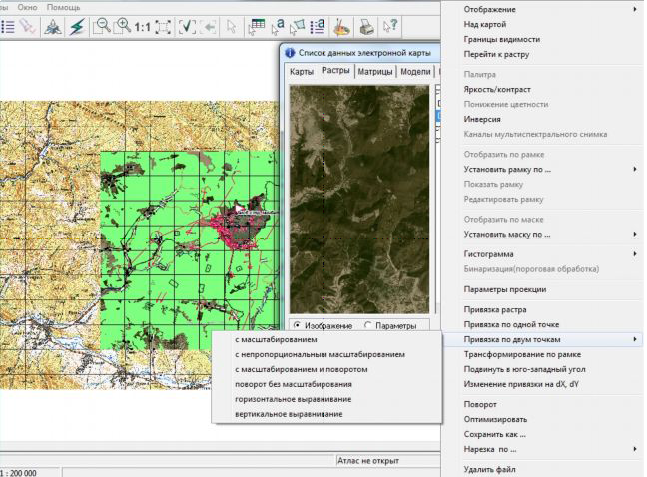

Рис. 3.31. Выбор типа привязки растра
