1.8.Создание и редактирование объектов.
Для создания и (или) редактирования объекта необходимо открыть редактор классификатора: Задачи – Редактор классификатора

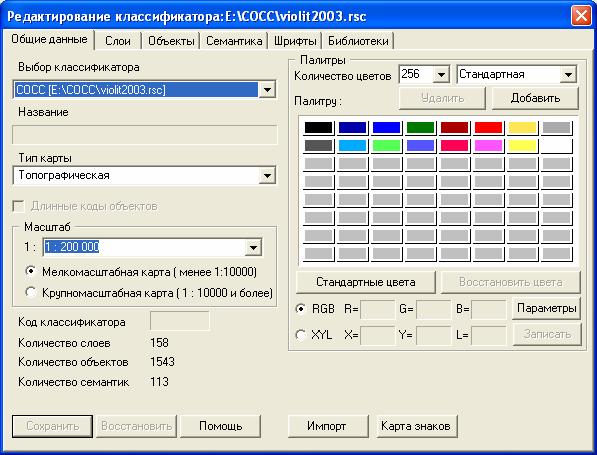

Шаг 1. Выбрать классификатор, в котором будет сохранен созданный объект Это связано еще и с тем, что у основной карты и лежащих на ней пользовательских могут быть совершенно разные библиотеки условных знаков (классификаторы).
Шаг 2.Установка слоя отображения, к которому принадлежит создаваемый объект, его типа (площaдной, линейный, векторный, точечный, подпись, шаблон).

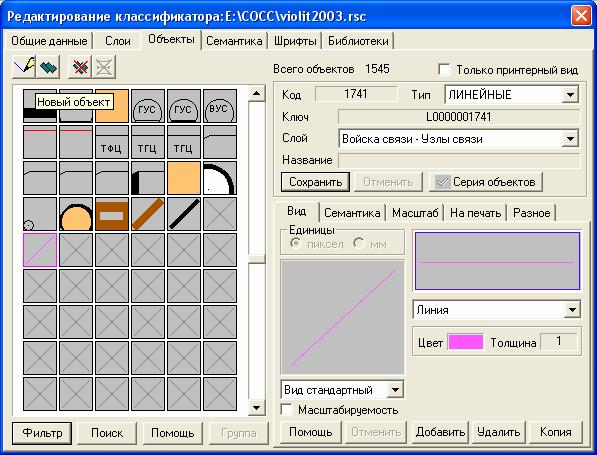

Переходим на вкладку Объекты.
Нажимаем Фильтр – Сброс слоев – Сброс типов, затем в левой части выбираем Войска связи (или любой другой слой, в котором мы хотим сохранить созданный объект), задаем тип отображаемых объектов – Векторные, Линейные (или другие необходимые) и нажимаем Установить.
При одновременном нажатии клавиши CTRL и манипулятора мыши в списке типов и слоев можно выделить несколько значений.
При этом список объектов будет содержать объекты, соответствующие выделенным данным. Например, если выделить все типы и все слои, список объектов будет содержать все объекты классификатора.
Масштабируемость - это способность объектов при увеличении изображения карты менять размеры условного знака (толщину линии, высоту шрифта и т. п.).
Если у объекта признак масштабируемости не установлен, то при увеличении изображения карты размеры условного знака остаются постоянными. При сжатии карты размеры знака уменьшаются независимо от признака масштабируемости.
Из этого правила есть исключения. Если в описании условного знака установлен признак Не сжимать, то при уменьшении карты знак не уменьшается. Если для векторного знака или подписи установлен признак Растягивать, то размеры знака (высота подписи) пропорциональны расстоянию между двумя точками метрики объекта. Соответственно, при масштабировании карты прямо пропорционально меняется размер знака.
Масштабируемость объекта устанавливается на закладках Вид или На печать
. И принтерный и экранный вид объекта масштабируются или не масштабируются одновременно.
