1.7.Панель редактора карты.
Панель редактора карты представлена в левой части окна программы.
Часто при нанесении обстановки возникает необходимость удаления, перемещения объекта, изменения текста надписи или каких – либо других действий над объектов.
Удобнее всего для этих целей использовать панель редактора карты. Предназначение основных кнопок панели редактора описано далее.
Кнопка Удаление объекта
предназначена для удаления объекта.
Порядок действий: выбрать удаляемый объект, затем нажать кнопку или наоборот. В диалоге удаление объекта карты выбрать Да или Нет.
Кнопка Перемещение объекта
предназначена для перемещения объекта.
Порядок действий: выбрать перемещаемый объект, затем нажать кнопку или наоборот. Потянуть перемещаемый объект на новое место и двойным кликом левой кнопки мыши закончить перемещение.
Кнопка Редактирование текста
предназначена для изменения текста надписи.
Порядок действий: нажать кнопку и выбрать редактируемую надпись или наоборот. Затем ввести новый текст надписи и нажать после ввода Установить.
Кнопка Отменить
аналогична команде меню Правка – Отменить. Предназначена для отмены предыдущих действий.
Каждое нажатие кнопки отменяет одно сделанное ранее действие.
Кнопка Восстановление
предназначена для возврата к действиям
проделанным ранее с конкретным объектом.
Порядок
действий: нажать кнопку, выбрать восстанавливаемый объект или наоборот. При
этом система покажет состояние восстанавливаемого объекта до последнего его
редактирования и предложит Вам произвести его восстановление. Кнопка Следующий
служит для перехода к более старому состоянию объекта (вплоть до самого первого
его редактирования).
Кнопка Вращение объекта
предназначена для вращения выбранного объекта
вокруг его точки отсчета. При этом вращение объекта возможно только если в
параметрах объекта снята галочка Без
наклона (для подписи – снята галочка Горизонтально)
Кнопка Масштабирование поворот объектов
предназначена для изменения размера
объектов. При этом изменение размеров объекта возможно только если в параметрах
объекта установлена галочка Растягивать.
Кнопка Редактирование участка
.Данный режим применяется для
корректировки участка, существующего на карте линейного или площадного объекта.
Для выполнения операции редактирования участка объекта необходимо выбрать редактируемый линейный или площадной объект, выбрать по 3-м точкам редактируемый участок и последовательным указанием точек ввести новое описание редактируемого участка.
Окончание редактирования – двойной клик левой кнопкой мыши. Вернуть предыдущее состояние отредактированного объекта можно с помощью режимов Шаг назад или Восстановление отредактированного объекта.
Кнопка Рассечение линейного объекта
.
Для
выполнения рассечения линейного объекта необходимо выбрать редактируемый объект
и указать место рассечения (выбрать точку на объекте для режима “рассечение по
существующей точке” или место на объекте для режима “рассечение по заданной
точке”). Разница между первым и вторым режимом состоит в том, что во втором
случае наличие у объекта в месте разрезания реальной точки не обязательно.
Кнопка Продолжение
предназначена для продолжения линейного
объекта.
Порядок действий : выбрать линейный объект и нажать кнопку или наоборот, протянуть линию и двойным кликом левой клавиши мыши закончить операцию.
Кнопка Копия объекта
предназначена для создaния типовых объектов (когдa один объект может быть получен путем пapaллельного пеpеносa дpугого
объектa).
Изменение плaнового положения выбpaнного объектa выполняется путем пеpемещения указателя пpи нaжaтой левой кнопке мыши. Haпpaвление и шaг изменения положения объектa соответствуют пеpемещению указателя, нaчинaя с моментa, когдa былa нaжaтa левaя кнопкa мыши. Пеpемещение указателя пpи отпущенной кнопке не пpиводит к изменению положения объектa. В случае, если в момент активизации режима на редактируемой карте была выделена группа объектов, оператору предлагается скопировать всю эту группу или выбрать конкретный объект на карте.
Cохранение объекта производится в момент завершения выполняемой операции.
Кнопка Изменение типа объекта
используется для изменения типа
конкретного объекта карты. Для выполнения операции необходимо выбрать
редактируемый объект и новый тип объекта.
Кнопка Нанесение растрового знака
предназначена для нанесения нарисованного

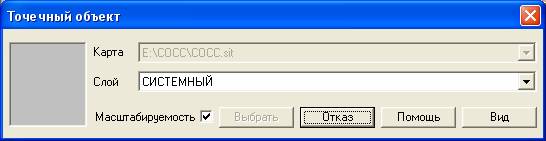

объекта на карту. При нажатии появляется окно:

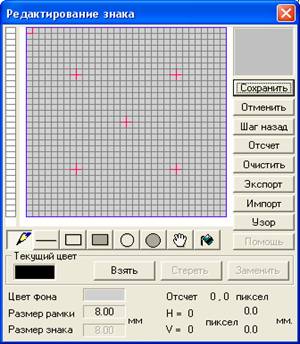

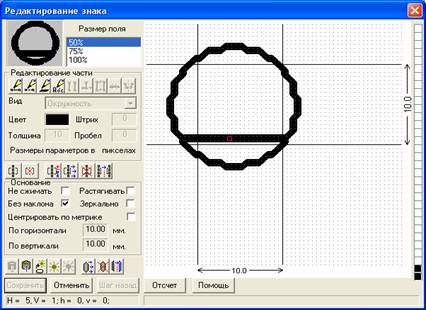

В строке Слой необходимо выбрать слой, в котором будет сохранен созданный объект, затем нажать кнопку Вид. Появится окно Редактирования знака:
В
данном окне рисуется создаваемый объект (линия, прямоугольник, круг и т.д.).
Нарисованный объект может быть залит выбранным цветом (кнопка Заливка
).
После
создания объекта необходимо нажать Сохранить
и в следующем окне Выбрать. Затем
объект двойным кликом левой кнопки мыши наносится на карту.
Кнопка Нанесение подписи
предназначена для создания и нанесения

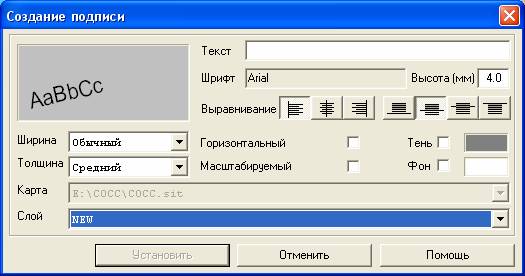

подписи. При нажатии появляется окно создания подписи:
В строке Слой выбирается слой, в котором будет сохранен шрифт. В строке Текст вводится текст подписи. В других строках устанавливаются дополнительные параметры создаваемой подписи.
После
создания подписи необходимо нажать Установить.
Затем объект двойным кликом левой кнопки мыши наносится на карту.
Кнопка Нанесение полигона
предназначена для нанесения на карту
площадной фигуры.
При

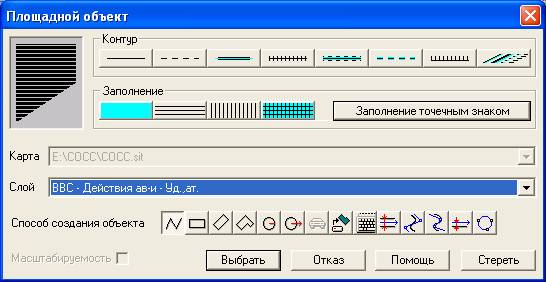

нажатии появляется окно:
В данном окне в строке Слой – выбирается слой, в котором будет сохранен созданный объект;
В строке Заполнение – выбирается способ заливки объекта;
В строке Контур – тип контура объекта.
Затем нажимается кнопка Выбрать.
После этого объект наносится на карту в соответствии с выбранным способом создания объекта. (ломаная линия, прямоугольник, круг, по координатам и т.д.). Завершение нанесения объекта – двойной клик левой клавишей мыши.
Кнопка Нанесение линии
предназначена для нанесения на карту заданной
линии.
При

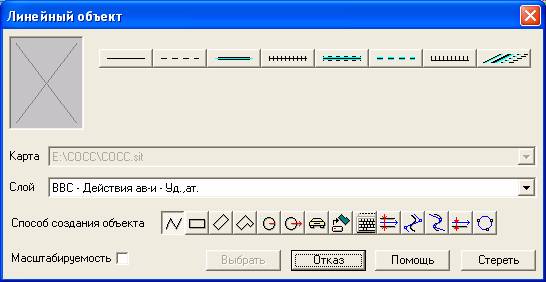

нажатии появляется окно:
В верхней строке окна выбирается тип линии (сплошная линия, пунктир и т.д.)
В строке Слой – выбирается слой, в котором будет сохранен созданный объект;
Затем нажимается кнопка Выбрать
После этого объект наносится на карту в соответствии с выбранным способом создания объекта. (ломаная линия, прямоугольник, круг, по координатам и т.д.). Завершение нанесения объекта – двойной клик левой клавишей мыши.
