1.10.Работа с несколькими пользовательскими картами.
Как правило обстановка наносится слоями. Каждый слой – это отдельная пользовательская карта.
Например, чтобы показать всю схему организации радиорелейной, тропосферной, проводной связи (РРТПС) на экране необходимо открыть 6 пользовательских карт.

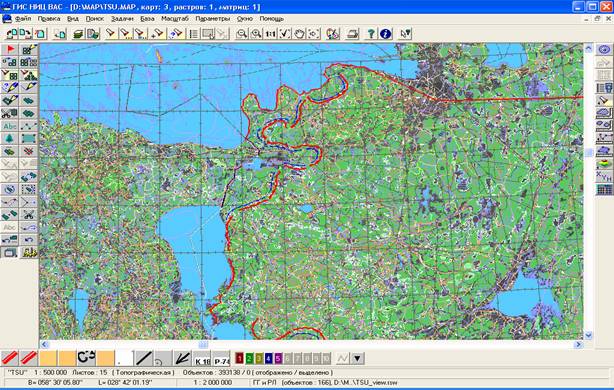

№1 – показаны разгранлинии, госграница и
линия соприкосновения войск;
;

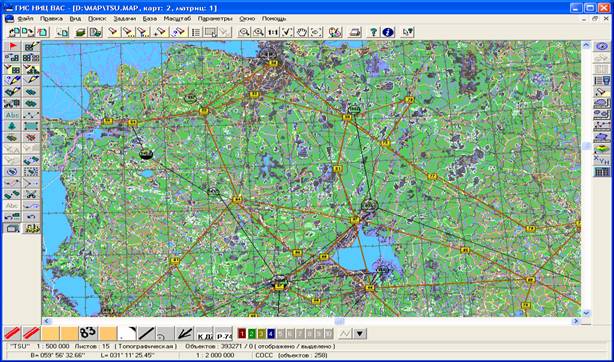

№2 – показана стационарная опорная сеть
связи;

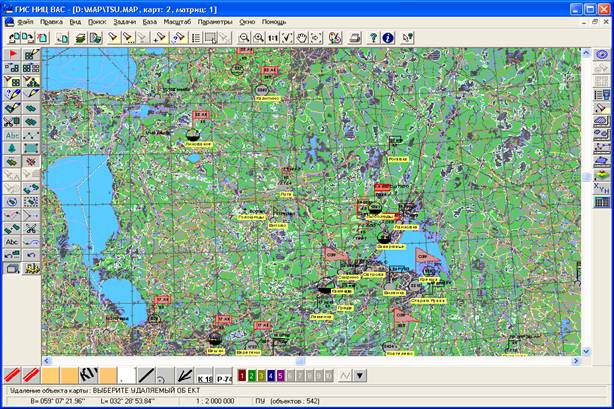

№3 Показаны пункты управления;

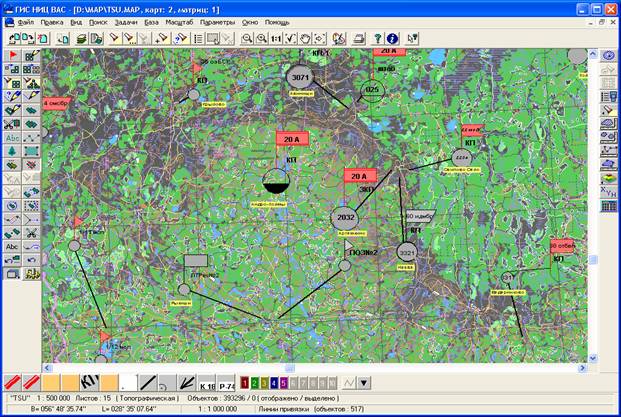

№4 Показаны линии привязки

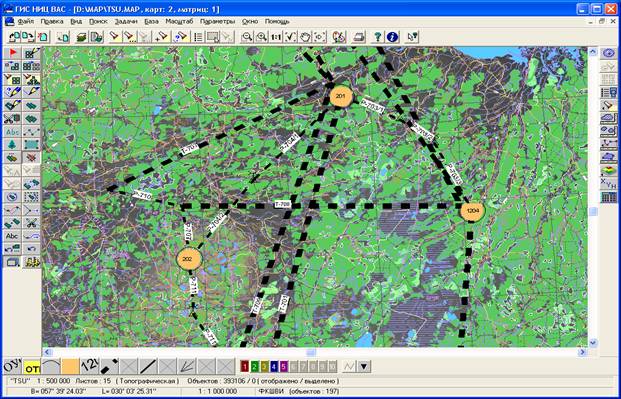

№5 Показана полевая опорная сеть связи;

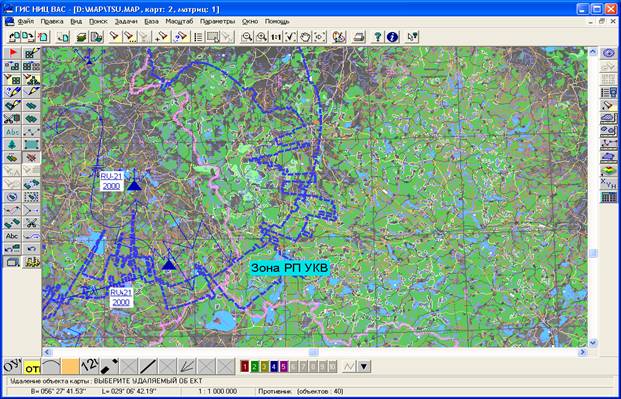

№6 Показаны возможности противника по
радиоразведке и радиоподавлению.
Для того чтобы открыть уже созданную пользовательскую карту, необходимо в меню Файл выбрать Файл – Добавить – Пользовательскую карту. Указать файл карты и нажать Открыть. Карта отобразиться на экране.
Так, чтобы отобразить всю схему РРТПС, необходимо последовательно открыть все 6 вышепоказанных пользовательских карт. При этом каждая последующая карта накладывается на предыдущую и соответственно объекты верхнего слоя закрывают объекты нижних слоев.

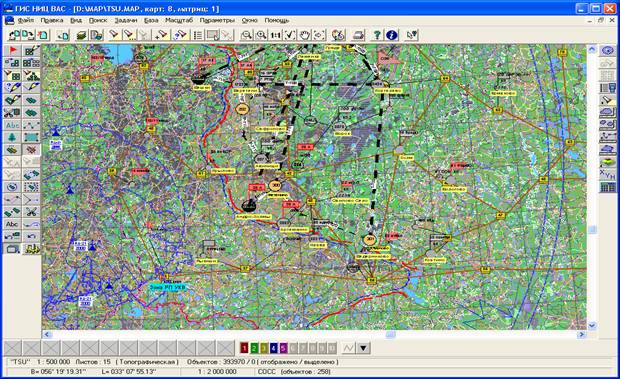

В итоге схема РРТПС будет иметь вид:
Мы можем также закрывать ненужные пользовательские карты. Для этого в меню Файл необходимо выбрать Файл – Закрыть – Пользовательскую карту. Затем в появившемся окне выбрать карту, которую необходимо закрыть.
