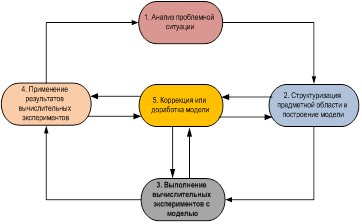

Рис. 5. Общая схема процесса системного моделирования
При организации связи процесс моделирования (расчётов) проходит следующие фазы [5]:
1) Определение цели моделирования.
2) Выбор отвечающей целям модели.
3) Подготовка исходных данных.
4) Оценка адекватности модели.
5) Планирование экспериментов.
6) Планирование прогонов.
7) Проведение машинного эксперимента.
8) Анализ и интерпретация результатов.
9) Принятие решений относительно исследуемого объекта.
10) Документирование решений.
Перечисленные этапы могут перекрываться по времени (например, документирование должно вестись с первых дней работы над проектом) и охвачены многочисленными обратными связями.
Постановка цели моделирования зависит решаемых практических задач в цикле организации связи. Основными целями исследования могут быть анализ или синтез узла, сети связи, процессов обработки сообщений, алгоритмов работы органов управления связью, графиков развертывания узлов, линий и системы связи. Выбор модели зависит кроме типа решаемой задачи (анализ или синтез) определяется сложностью исследуемого объекта. Для простых систем (линия, направление связи и т.п.) с достаточной степенью адекватности подходят расчетные задачи, базирующиеся на алгебраических или дифференциальных исчислениях. Для более сложных задач подходят системы имитационного моделирования, интегрированные с геоинформационными системами. Для сложных систем и процессов, таких как система связи объединения, боевое применение соединений и частей связи в операции подходят методы системной динамике, которой будет посвящено отдельное учебное пособие.
