Специализированный графический редактор «Равелин»

Программный модуль «СГР «Равелин» входит в состав комплекса программного обеспечения «Специализированный графический редактор «Равелин» рис 1. Программный модуль «СГР «Равелин» предназначен для:

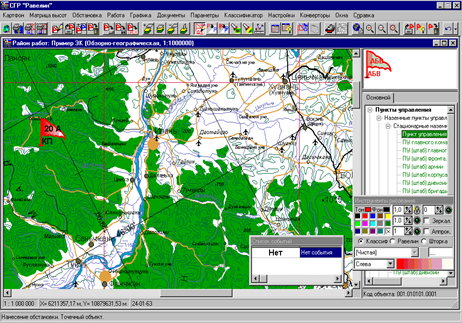

Рис.1. Специализированный графический редактор Равелин

1. Создания и редактирования оперативной обстановки (формат ЦВИ - цветная векторная информация), нанесенной на электронные карты, в том числе:

- нанесение простых и сложных объектов из классификаторов знаков оперативной обстановки, редактирование объектов;

- создание многослойной обстановки, объединение обстановок по слоям и управление слоями обстановки;

- аппроксимация линейных и площадных объектов;

- создание атласов и районов работ электронных карт на основе формата SXF;

- отображение координат электронного картфона (если поддерживаются картфоном) в нескольких системах и проекциях;

- выполнение конвертирования электронных карт формата S57 в формат SXF с последующим включением их в район работ;

- выполнение простых расчетных задач на электронном картфоне (вычисление расстояния и площади);

- обработка графических файлов формата PCX и BMP;

- добавление в обстановку графических файлов формата PCX и BMP, в том числе одноцветную и цветную графическую информацию (ЦГИ и ОГИ), полученную из системы 65С19;

- привязка графических файлов формата PCX и BMP обстановки к объектам электронного картфона;

- работа с классификатором электронных карт последней версии;

-импорт/экспорт файлов оперативных обстановок между «СГР «Равелин» и ГИС «Вершина», включая прямое и обратное преобразование оперативных обстановок (формат XML);

- ввод зарезервированных фраз в знаках, имеющих произвольный текст;

- задание вида и цвета заливки областей с заданным уровнем прозрачности;

- задание вида и цвета градиентной заливки областей различного вида;

- нанесение знака типа выноска, объединяющего несколько точечных и/или текстовых знаков и рисунков, в том числе вида «флаги на одном флагштоке»;

- быстрая замена знака в обстановке на однотипный знак из классификатора;

- поиск объектов картфона и обстановки;

- сохранение оперативной обстановки по листам в файлах PCX для упрощения процесса вывода обстановки на аппаратах ввода-вывода комплексов системы 65С19 первой очереди (только для обзорно-географических карт);

- добавление в обстановку файлов документов формата DOC, XLS, TXT и др.

- открытие обстановок, созданных в приложении «Интеграция».

2. Вывода на печать, в том числе:

- вывод электронного картфона или оперативной обстановке на картфоне на чистый лист бумаги;

- вывод оперативной обстановки с привязкой к картфону на бланки карт или склейку из бланков карт, изданных типографским способом;

3. Вывод оперативной обстановки на электронном картфоне на видеостенку Зала руководства;

4. Передача оперативной обстановки на электронном картфоне в виде образов экрана в соответствии с «Протоколом обмена экранными образами между техническими средствами в локальных вычислительных сетях изделия 83Т11-1С»;

5. Преобразования файлов формата USP, которые создаются в результате работы программного изделия «СКАН-УС» при обработке изображения оперативной обстановки, нанесённой на бумажную карту, полученного с помощью устройства считывания со склеек карт в файлы ЦГИ (формата PCX).

СГР «Равелин» после модернизации с ГИС «Интеграция» имеет возможность модернизировать в конвертор обстановок и обеспечивает[13]:

-       создание баз данных классификаторов оперативных знаков ГИС «Интеграция» и СГР «Равелин»;

-       установку соответствия между знаками классификаторов оперативных знаков ГИС «Интеграция» и СГР «Равелин» и задание параметров конвертирования;

-       автоматическое создание слоев оперативной обстановки с сохранением номеров и названий;

-       автоматическое конвертирование оперативных знаков: установка вида знака, его координат, масштабов, палитры;

-       автоматическое конвертирование документов;

-       если для оперативного знака не найдено соответствия в базе данных, то оператор может его установить во время автоконвертирования.

Расширенные возможности комплексов системы «Цвет» по обработке графической информации: изготовление, сборка, установка, стыковка, настройка рабочих места ЛВС ОГИ и АРМ для оцифровки документов (РМО-007), и аппаратов ввода/вывода графической информации и оперативных обстановок на картографическом фоне (УСС-001)[5].

Рабочие места ДЛ подключены к КСА СОЦГИ «Цвет» (ЛВС ОГИ ПУ) и обеспечивают функционирование.

На изделии РМО-007 установлено общее и специальное программное обеспечение из состава комплекса программного обеспечения ЛВС ОГИ.

Устройства ввода/считывания оперативных обстановок (УСС-001), обеспечивают возможность отрыва знаков оперативных обстановок от топоосновы бланков карт и сохранение информации в отдельном файле.

Устройства ввода/вывода оперативных обстановок и графической информации подключены к рабочим местам ДЛ, на которых установлено специальное программное обеспечение (СПО) для управления работой данных устройств.
