1.8.2.Создание векторного знака.

К векторным знакам относятся различные фигуры, например прямоугольники, круги и другие фигуры, которые можно построить на основе отрезков различной длины.



Для создания векторного знака нажимаем кнопку Новый объект.

В правой части окна на вкладке вид появится изображение создаваемого по умолчанию объекта – это линия малинового цвета, при этом ее толщина равна 1 пикселю.

В окне с надписью Линия , нажимаем кнопку с изображение треугольника и выбираем Векторный знак .

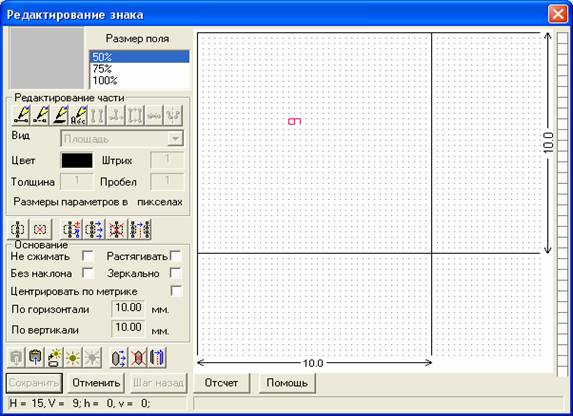

Затем нажимаем кнопку Параметры. Открывается окно редактирования знака:

Окно редактирования метрики знака



Столбик цветов знака



Линия изменения размера объекта по горизонтали



Линия изменения размера объекта по вертикали







Основную часть диалога занимает Окно редактирования метрики знака. Слева от него расположен столбик цветов знака (отображаются только используемые цвета).

Справа и снизу Окна редактирования метрики знака расположены выносные стрелки, показывающие какая часть знака имеет размер По вертикали и По горизонтали соответственно (при  отображении карты в исходном масштабе);

Линии изменения размера объекта по вертикали и горизонтали позволяют менять размеры объекта. Перемещение линий осуществляется при нажатой левой клавише мыши.

Для выбора способа создания объекта и последующих изменений служит окно Редактирование знака.



Например, необходимо создать изображение радиорелейной станции.

Нажимаем кнопку Создать линию .

Задаем толщину линии. Например 10 пикселей:

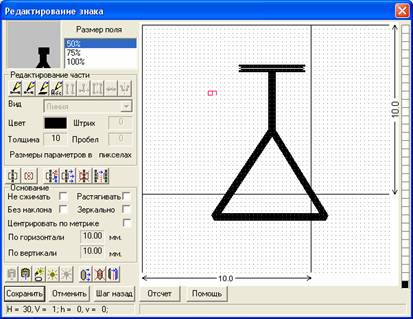

После этого в Окне редактирования метрики знака рисуем изображение станции. При этом нажатие левой кнопки мыши определяет концы нарисованных отрезков.

Для завершения создания части используйте двойное нажатие левой     клавиши мыши или нажатие левой и правой  клавиши мыши одновременно.

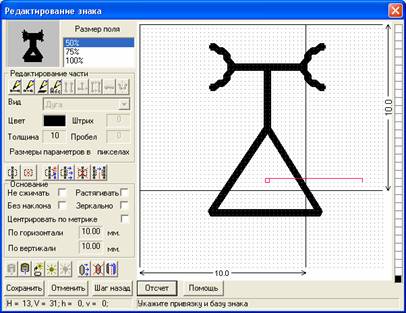

Справа и слева необходимо добавить два полукруга. Для этого в строке Вид выбираем Дуга:.

Для создания окружности (дуги) нужно нажать левую клавишу мыши (указать центр). Не отжимая клавишу, тянуть появившуюся окружность до достижения подходящего радиуса. Создание части завершается отжатием  левой клавиши мыши.
